STENCIL (ELEK) NEDİR?

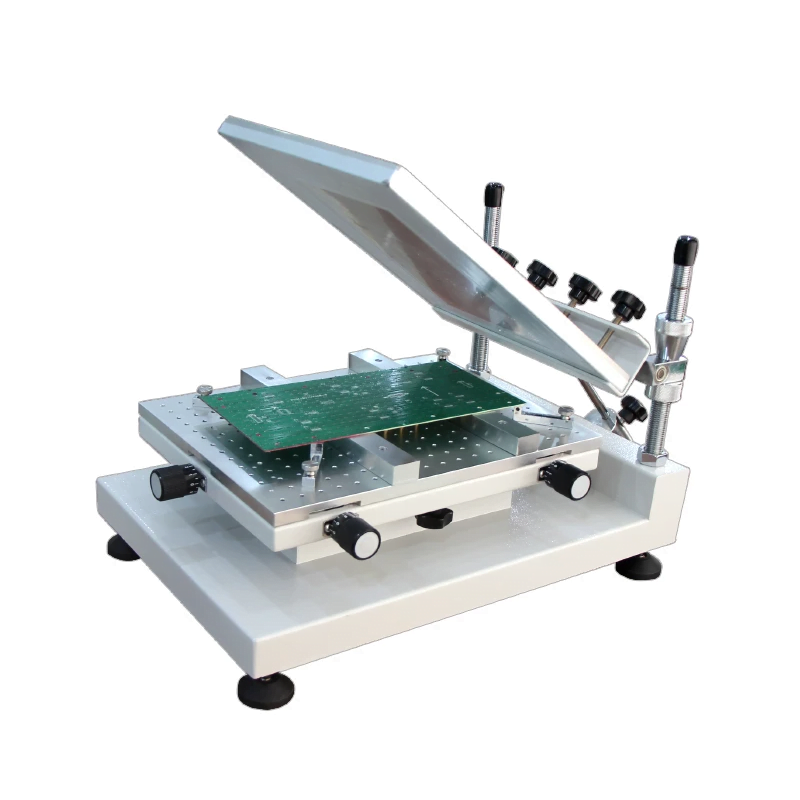

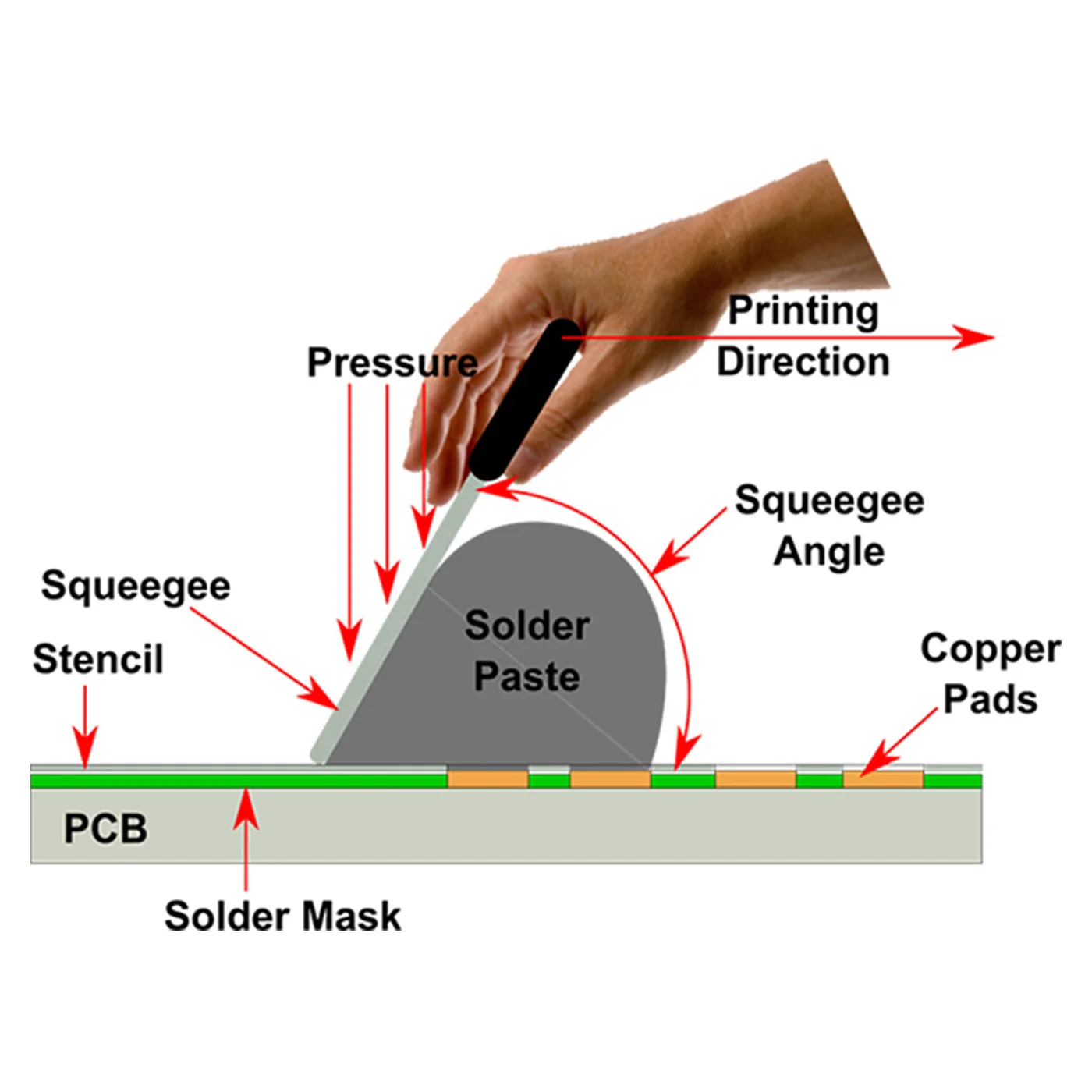

SMD Stencil çelik elekler, baskı devre kartları üzerine yüzey montaj elemanlarının yani smd malzemelerine smd dizgi makineleri ile dizgi işlemi yapılmak istendiğinde; krem lehim macununun / kimyasalının pcb’lerin yani baskı devre kartlarına doğru olarak aktarılmasını sağlayan ince çelik bir tabakadan oluşan yardımcı bir malzemedir. SMD stencil elek kullanılmasındaki asıl amaç smd dizgi makineleri ile gerçekleştirilen veya el işçiliği ile gerçekleştirilen dizgi proses aşamalarında üretim sürelerini kısaltıp daha hızlı üretim sağlamaktır. PCB SMD stencil çelik elek uygulamalarının krem lehim maskesi yani smd krem lehim eleği, glue elek ve az adetli küçük projeler için plastik smd stencil elek olarak üç ana türü bulunur. Günümüzde en çok kullanılan elek türü, lazer kesim smd stencil krem lehim eleklerdir. pcb stencil elekler, çerçeveli veya yaprak olabilir. Çerçeveli elekler özel yapıştırıcılar ile çerçeveye gerili ipek üzerine yapıştırılır ve bu şekilde uzun ömürle gergin olarak kullanılır. Günümüzde iç çelik eleği değiştirilebilen otomatik çerçeveli sistemler de smd çelik elek ve stencil elek sektöründe hızlı çözümleri bulunmaktadır. PCB üretiminde kullanılan stencil çelik eleklerin İngilizce karşılığı SMT Stencil olarak adlandırılmaktadır.

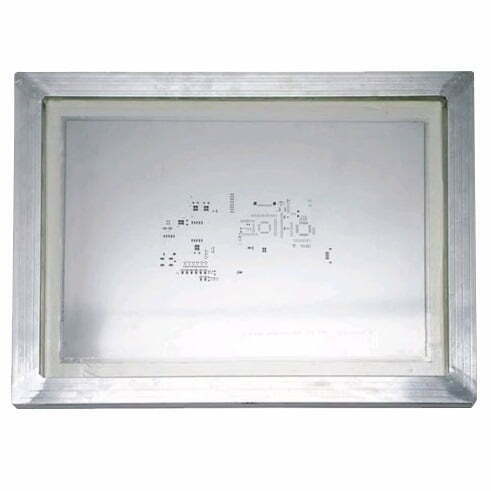

PCB SMD Stencil Çelik Elek
(Lazer Kesim SMD Elek)
Lazer kullanılarak pcb üzerinde lehimlenecek alanların açıldığı SMD stencil elek çeşididir. Çerçeveli veya yaprak elek olarak üretilebilir. Diğer stencil smd elek çeşitlerine göre aşağıda sıralayabileceğimiz avantajı ve dezavantajları şöyledir.
- Kesilen delik içleri daha pürüzsüz ve düzdür.
- Hassas kesimler yapılarak, doğru sonuca ulaşılabilir.
- Baskı devre kartı lehimleme kalitesi yüksektir.
- BGA ve QFP uygulamaları için sorunsuz kullanılabilir.
- Ömrü diğer eleklere göre daha uzundur. Lazer kesim SMD elek için genel ömür 60.000 baskıdır.
- Lazer kesim ücreti sebebiyle maliyetlidir.

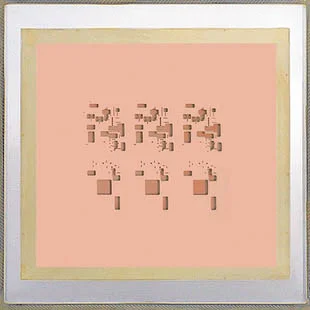

Fosfor Bronz Elek Nedir?
Fosfor Bronz Elek (Aşındırma)
Yaprak bakır veya fosfor bronz malzemeden üretilir. Kimyasal aşındırma ile alanlar açılır. Lazer kesim çelik eleğe göre daha ucuzdur ancak lazer kesim çelik eleğe göre hassasiyeti azdır. Daha çok düşük adetli ve hassasiyet içermeyen durumlarda maliyeti düşürmek ve geçici çözüm oluşturmak için kullanılır. Paslanmalara ve bozulmalara karşı dayanıksız kısa ömürlüdür.
Glue Elek Nedir?
Glue Elek (Yapışkan SMD Elek)
Yüzey montaj malzemelerinin (SMD) gövdeleri üzerinden plakaya tutunmasını sağlayan elek çeşididir. FR4 plakalar CNC makinelerde yuvarlak delik açılarak oluşturuluyor. Genellikle açılan delikler 0.5 mm altında olmamaktadır. Plaka genellikle FR4, kalınlık tercihi (0,8mm-1mm’dir.)Glue elek için çelik lazer kesim elekte tercih edilebiliyor. Burada ise genellikle 200um kalınlıkta çelik kullanılıyor ve yuvarlak yerinde slot şekilde lazer kesimler yapılmaktadır.

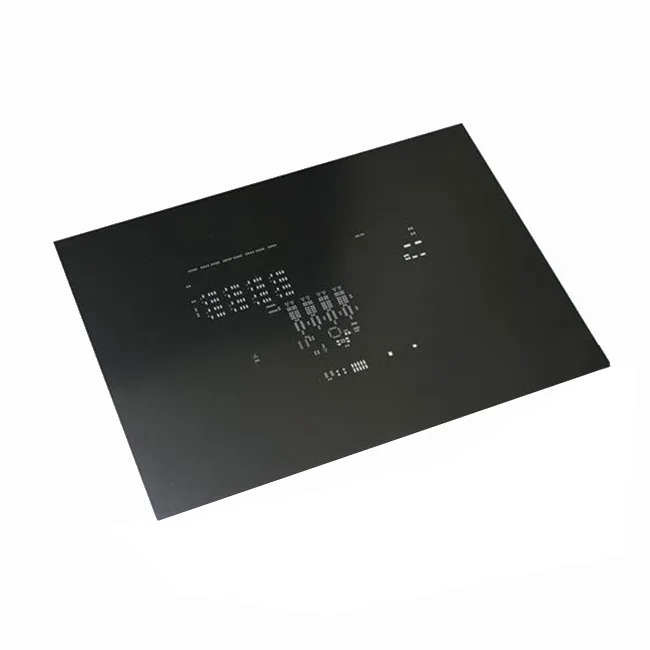

Plastik Yaprak Elek
Prototip PCB ve az adetli baskı devre projelerinizin SMD dizgi prosesi için kullanılan plastik bir hammaddeden üretilen bir smd stencil elek çeşididir. Fosfor bronz ve glue elek çözümlerine göre çok daha ucuz ve ekonomik ve hızlı bir çözümdür. plastik yaprak elekler maksimum 150*150 mm çapına kadar tekli pcb tasarımlarını ve yine 150*150 mm çapına kadar çoklamalı tasarımlarınız için krem lehim uygulamalarınız için hızlı ve ekonomik bir smd elek çözümüdür.
Firma olarak müşterilerimize tekli tasarım ya da çoklamalı panellemeli tasarım 150*150 mm çapına kadar plastik elek çözümlerini ekonomik fiyatlarla sunmaktayız. plastik smd elek çözümlerimiz için SMD Stencil Elek linkimizi ziyaret edebilirsiniz.
Electro Polishing Nedir?
Lazer kesim smd stencil çelik eleklere elektrolize polisaj uygulaması stencil üretiminde elektrokimyasal çapak alma olarak da bilinir. Bu yöntemle küçük çapaklar giderilir ve yüzey kalitesi yüksek derecede artırılır. Bu yöntemle elek üzerinde açılan delikler 1um altına indirilebiliyor. Bu yöntem 0,5 mm’den küçük bacak aralığı bulunan BGA ve QFP kılıfların krem lehim uygulamalarında kaliteli bir pcb dizgi montajı için çok önemlidir.
Elekte Fiducial Aşındırması
(Fiducial Marks )
PCB ve elek eşleştirmesinde SMD dizgi makinelerinin referans olarak kullanılan temel işaretler fiducial dır. Temel olarak yuvarlak şekildedir. Farklı türleri de bulunuyor. Bu fiducial %30-50 aşındırma ile tek yüzeye yapılabiliyor. Elekte 2 yüzeyde fiducial işareti istenmesi durumda %30 her iki yüzeyde açılabiliyor.
Elek Ölçüleri ve Kalınlıkları
Elekler kullanılacakları projedeki malzeme türlerine göre farklı kalınlık ve ölçülerde üretilirler. Çelik kalınlıkları homojen ve her yerde aynıdır lakin kalınlığı tek tip uygun olmayan uygulamalarda kalınlık ayarlaması yapılması özel işlemler ile ayarlanabiliyor. Ana hatlarıyla genel elek ölçü ve kalınlıkları aşağıdaki gibi olabilir. Çerçeve kalınlıkları özel ölçülerde yapılabiliyor. Standart kabul görmüş ölçüler aşağıdaki gibidir.
Çerçeveli Elek Ölçüleri (Dıştan Dışa) : 370 x 470 mm, 450 x 500 mm, 550 x 550 mm, 584 x 584 mm
Çelik Plaka Kalınlığı : 0.1 mm, 0.12 mm, 0.13 mm, 0.15 mm, 0.18 mm, 0.20 mm
